小技・応用編

グラフのノードと枝の繋ぎ目を美しく…

平面グラフを描画する場合に、グラフのノードと枝の繋ぎ目が奇麗に作れないってことはありませんか？

そんな場合は以下の方法でやって見ましょう

（講習会資料の有効利用のコツ（オブジェクトの前景背景、オブジェクトの前後関係、グリッドの幅変更等）を参照。）

1. まずはグリッドの幅を好みにあわせる。細かい方が便利かな。

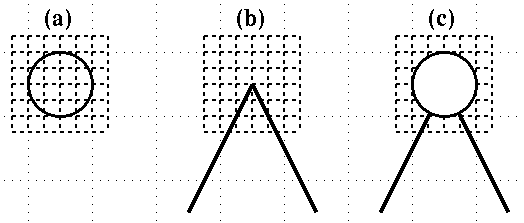

2. 図(a)のようにノードとなる円を作る。この時、円の中心がグリッドの格子上にくるようにサイズを決定する。
3. ノードの中心部分を置きたい場所から枝を伸ばす。
4. ノード（円）の背景を白に変更して枝と重ね、かつノード（円）を「前」に出す。
5. 完成〜〜

この方法では有効辺をノードにうまくつなげることは出来ないという問題がまだ残されているわけで……なんかいい方法はないかなぁと思っております。
